標準徑焊接球閥
瀏覽量:
1000
球形鍛鋼焊接球閥
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
產品描述
參數
球形鍛鋼焊接球閥廣泛應用在石油、化工、火力電站等各種工況的管路上，切斷或接通介質。
執行標準
■ 設計規范

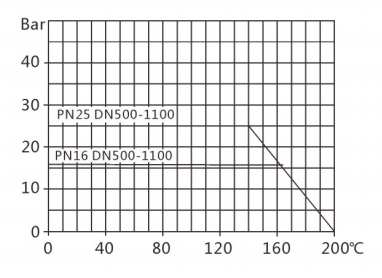

■ 壓力-溫度等級
■ 結構長度
■ 對焊端形式
■ 檢驗與試驗
■ 耐火試驗

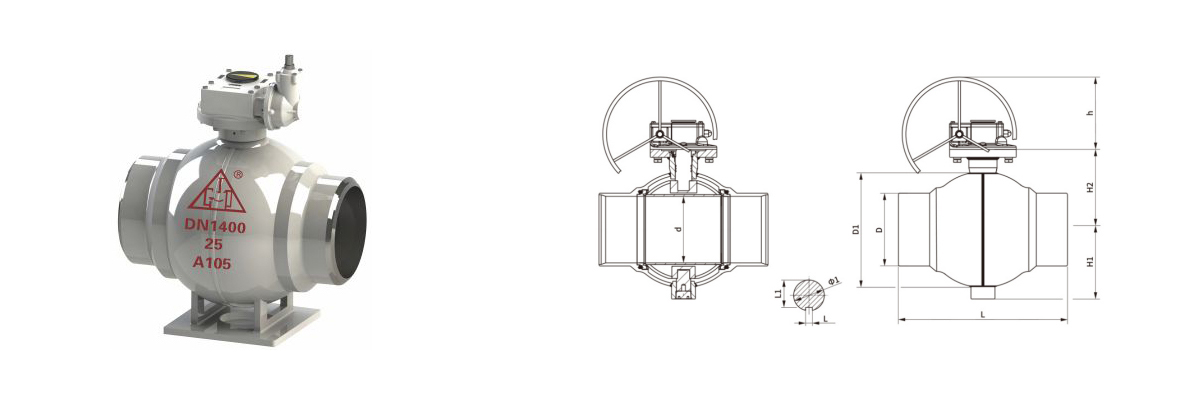

主要外形連接尺寸
DN300-1400mm PN16/25
| DN | L | Ød | D1 | D | H1 | H2 | h | Ø1 | L | L1 | ISO |
| 300 | 762±4 | 300 | 520 | 325 | 313 | 361.5 | 305 | 65 | 51 | 22 | F25 |
| 350 | 838±4 | 350 | 580 | 377 | 343 | 401 | 305 | 65 | 51 | 22 | F25 |
| 400 | 914±4 | 350 | 590 | 426 | 348 | 406 | 362 | 65 | 51 | 22 | F25 |
| 450 | 991±5 | 400 | 680 | 480 | 392 | 457.5 | 370 | 75 | 61 | 22 | F30 |
| 500 | 1143±5 | 450 | 810 | 530 | 483 | 524 | 370 | 90 | 76 | 25 | F30 |
| 600 | 1380±5 | 500 | 980 | 630 | 559 | 636 | 371 | 110 | 94 | 28 | F30 |
| 700 | 1524±5 | 684 | 1130 | 720 | 638 | 728 | 396 | 120 | 102 | 32 | F35 |
| 800 | 1727±5 | 785 | 1250 | 820 | 744 | 810 | 457 | 130 | 112 | 32 | F40 |
| 900 | 1900±5 | 875 | 1460 | 920 | 883 | 919 | 469 | 153 | 128 | 45 | F40 |
| 1000 | 2100±5 | 975 | 1580 | 1020 | 924 | 1047 | 483 | 178 | 153 | 45 | F40 |
| 1200 | 2430±5 | 1169 | 1890 | 1220 | 1059 | 1118 | 488 | 180 | 155 | 45 | F48 |
| 1400 | 2680±5 | 1360 | 2220 | 1420 | 1221 | 1317 | 488 | 205 | 177 | 50 | F48 |
| 1600 | 2800±5 | 1556 | 2520 | 1620 | 1365 | 1460 | 508 | 205 | 177 | 50 | F60 |
未找到相應參數組，請于后臺屬性模板中添加
上一個
無
下一個
無
本公司多年來一直致力于為客戶提供全套工業焊接球閥解決方案，給客戶更好的體驗?，F(xiàn)階段產品覆蓋面較廣，含括城市燃氣，集中供熱，天然氣管線等多領域。
